一、產品介紹
NSE系列高速板鏈斗式提升機是我公司引進國外同類產品先進技術開發的一種新型垂直提升設備。在各工業國家，這類產品被廣泛用于提升粉狀和小顆粒狀物料。
NSE系列高速板鏈斗式提升機共有九種基本型號：NSE100、NSE200、NSE300、NSE400、NSE500、NSE600、NSE700、NSE800、NSE1000，每種型號根據輸送物料的不同，選擇不同的提升速度，****提升速度≤70m/min，****提升高度65m。另外，我公司還可根據用戶要求設計輸送量介于上述型號之間的擴展型號。
二、性能特點
1、輸送能力大：該系列提升機是國內向尖提升機中相近結構尺寸輸送量****的提升機，提升量100-1000m3/h。
2、驅動功率小：采取流入式喂料，誘導式卸料，大容量的料斗密集型布置。在物料提升時，幾乎無回料和挖料現象，因此無效功率少，比環鏈提升機節省功率30%。
3、使用壽命長：提升機的喂料采取流入式，無需用斗挖料，材料之間很少發生擠壓和碰撞現象，本機在設計時保證物料在喂料、提升和卸料時少有散落，減少了機械磨損。采用板鏈式高強度耐磨輸送鏈，在延長了鏈條和料斗的使用壽命。正常使用下，輸送鏈使用壽命延長3年。
4、提升高度高：該系列提升機不用料斗挖料、運行平穩，且采用了板鏈式高強度鏈條，因此可達較高的提升機高度，最高可達65米。
5、提升范圍廣：這類提升機對物料的種類、特性要求。不僅能提升一般和粉料、小顆粒料，而且可提升磨琢性較大的物料和溫度≤200℃。
6、運行可靠性好：先進的設計原理和加工方法，保證了整機運行的可靠性，操作、維修方便，易損件少。無故障時間超過2萬小時。
7、結構剛性好，精密高：機殼經折邊和中間壓凸，經焊接后，剛性好且外觀漂亮。
8、 密集性好：環境污染少
9、綜合成本低：由于節能和維修少，使用成本低。
三、技術規格參數
|
型 號 |
提升量（m3/h） |
料斗容積（L/m3） |
填充率（%） |
鏈速（m/min） |
物料****塊度占百分比（%） |
|
10 |
25 |
50 |
75 |
100 |
|
NSE100 |
170 |
72.5 |
60 |
65.4 |
35 |
30 |
20 |
15 |
10 |
|
NSE200 |
230 |
96.8 |
60 |
65.4 |
35 |
30 |
20 |
15 |
10 |
|
NSE300 |
308 |
120.8 |
63 |
65.4 |
35 |
30 |
20 |
15 |
10 |
|
NSE400 |
360 |
141.5 |
65 |
65.4 |
50 |
40 |
30 |
25 |
20 |
|
NSE500 |
480 |
188.2 |
65 |
65.4 |
50 |
40 |
30 |
25 |
20 |
|
NSE600 |
600 |
240 |
65 |
66 |
50 |
49 |
30 |
25 |
20 |
|
NSE700 |
700 |
280 |
65 |
66 |
65 |
60 |
40 |
35 |
30 |
|
NSE800 |
800 |
320 |
65 |
66 |
65 |
60 |
40 |
35 |
30 |
|
NSE1000 |
1000 |
391 |
65 |
66 |
65 |
60 |
40 |
35 |
30 |

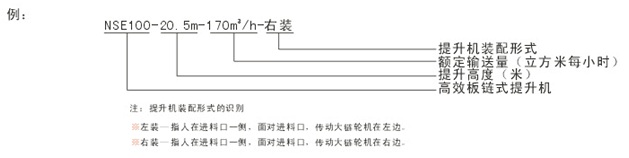

四、標記示例
五、結構
NSE板鏈式提升機由運行部件、驅動裝置、上部裝置、中部機殼下部裝置組成。
運行部件—由料斗和高強度板鏈組成。
驅動裝置—由驅動平臺、驅動組合、傳動鏈組成。驅動組合通常由ZSY硬齒面減速機、YOX液力偶合器、Y系列電機、檢修用XWD減速機、手動離合器（或電磁離合器)組成。
驅動裝置分左裝和右裝兩種。分別與提升機左、右裝對應。
左裝：面對進料口一側，驅動裝置組合和傳動鏈在機殼左側。
右裝：面對進料口一側，驅動裝置組合和傳動鏈在就機殼右側。
上部裝置—由上部機殼（安裝有軌道）、上罩、卸料口（裝有防回料板）、頭軸裝配、逆止器等部件。
中部機殼—分為與上部裝置聯接的帶支撐首節中間節、帶檢視門中間節、標準中間節（均為3.0米高）、和1米、1.5米高的非標準中間節，使得提升機能以0.5米一檔來獲得不同的高度。
下部裝置—包括下部機殼、進料口、尾軸裝置、張緊裝置，并有旋轉探測儀、粒位開關供選配。
