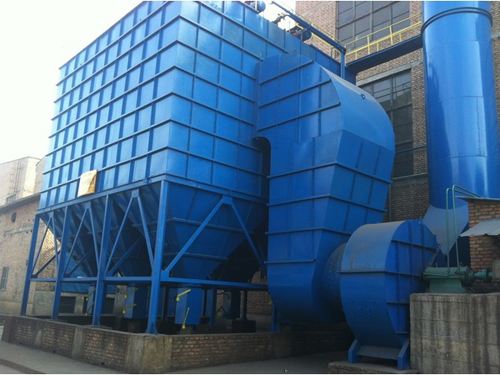

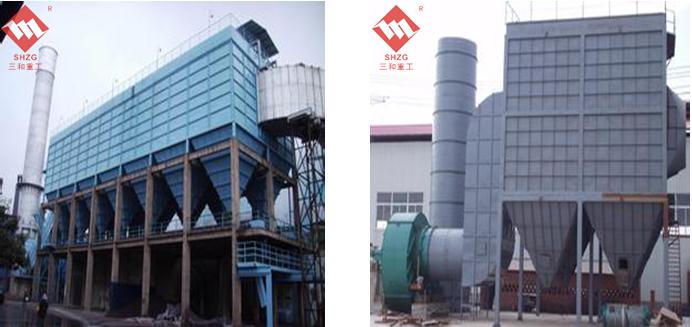

LMC系列長袋脈沖噴吹袋式除塵器是我公司專為處理窯爐廢氣及而研制、開發的一種新型高效袋式除塵器，能夠直接處理比重輕，濕含量高，溫度高，腐蝕性強的特殊含塵廢氣。在水泥、電力、化工、冶金、鋼鐵、輕工、糧食等行業被廣泛采用。
二、性能特點
LMC袋式除塵器適用于高、中、低溫廢氣除塵，其主要特點如下：
1.本設備集分室反吹和脈沖噴吹類除塵器的優點為一體，單位占地面積內處理風量大，系統阻力小，除塵效率高的負壓外濾式除塵器；
2.采用目前先進的離線三狀態（“過濾、清灰、沉降”）清灰方式，從而清灰****可靠，避免了清灰再“吸附”現象；
3.對關鍵影響主機性能的元件，采用進口件，其脈沖閥膜片的使用壽命超過100萬次，連續運行可保證四年以上；
4.采用分室噴吹清灰，一個（或一室）脈沖閥同時噴吹一排（或噴吹一室濾袋，數量有84、168三種規格系列）；
5.設計了預除塵阻流板，不但克服了粉塵直接沖刷磨損濾袋，而且可以處理高濃度，允許入口濃度達1000g/m3；
6.設備的清灰機構（脈沖閥、提升閥、回灰設備）采用PLC可編程控制器控制，并兼有定阻或定時或手動三種控制方式任選。
三、技術規格參數
LMC84系列除塵器技術性能表1
|
型 號 技術參數 |
LMC
84-4 |
LMC
84-5 |
LMC
84-6 |
LMC
84-7 |
LMC
84-8 |
LMC
84-9 |
LMC
84-10 |
LMC
84-11 |
LMC
84-12 |
|
處理風量（m3/h） |
49200 |
61500 |
73800 |
86100 |
98400 |
110700 |
123000 |
135300 |
147600 |
|
總過濾面積（m2） |
820 |
1025 |
1230 |
1435 |
1640 |
1845 |
2050 |
2255 |
2460 |
|
凈過濾面積（m2） |
615 |
820 |
1025 |
1230 |
1435 |
1640 |
1845 |
2050 |
2255 |
|
除塵器室數（個） |
4 |
5 |
6 |
7 |
8 |
9 |
10 |
11 |
12 |
|
濾袋總數（個） |
336 |
420 |
504 |
588 |
672 |
756 |
840 |
924 |
1008 |
|
過濾風速（m/min） |
≤1.0 |
|
進口濃度（g/m3） |
≤200 |
|
出口濃度（mg/m3） |
≤50 |
|
脈沖閥規格 |
G11/2″ |
|
濾袋規格 |
Φ130×6020mm |
|
設備阻力 |
1200～1700 |
|
除塵器承受負壓 |
2000～－6000 |
LMC84系列除塵器技術性能表2
|
型 號
技術參數 |
LMC84-2×4 |
LMC84-2×5 |
LMC84-2×6 |
LMC84-2×7 |
LMC84-2×8 |
LMC84-2×9 |
LMC84-2×10 |
LMC84-2×11 |
LMC84-2×12 |
|
處理風量（m3/h） |
98400 |
123000 |
147600 |
172200 |
196800 |
221400 |
246000 |
270600 |
295200 |
|
總過濾面積（m2） |
1640 |
2050 |
2460 |
2870 |
3280 |
3690 |
4100 |
4510 |
4920 |
|
凈過濾面積（m2） |
1435 |
1845 |
2255 |
2665 |
3075 |
3485 |
3895 |
4305 |
4715 |
|
除塵器室數（個） |
8 |
10 |
12 |
14 |
16 |
18 |
20 |
22 |
24 |
|
濾袋總數（個） |
672 |
840 |
1008 |
1176 |
1344 |
1512 |
1680 |
1848 |
2016 |
|
過濾風速（m/min） |
≤1.0 |
|
進口濃度（g/m3） |
≤200 |
|
出口濃度（mg/m3） |
≤50 |
|
脈沖閥規格 |
G11/2″ |
|
濾袋規格 |
Φ130×6020mm |
|
設備阻力 |
1200～1700 |
|
除塵器承受負壓 |
2000～－6000 |
LMC168系列除塵器技術性能表1
|
型 號
技術參數 |
LMC
168-5 |
LMC
168-6 |
LMC
168-7 |
LMC
168-8 |
LMC
168-9 |
LMC
168-10 |
LMC
168-11 |
LMC
168-12 |
|
處理風量（m3/h） |
151200 |
181440 |
211680 |
241920 |
272160 |
302400 |
332640 |
362880 |
|
總過濾面積（m2） |
2520 |
3024 |
3528 |
4032 |
4536 |
5040 |
5544 |
6048 |
|
凈過濾面積（m2） |
2016 |
2520 |
3024 |
3528 |
4032 |
4536 |
5040 |
5544 |
|
除塵器室數（個） |
5 |
6 |
7 |
8 |
9 |
10 |
11 |
12 |
|
濾袋總數（個） |
840 |
1008 |
1176 |
1344 |
1512 |
1680 |
1848 |
2016 |
|
過濾風速（m/min） |
≤1.0 |
|
進口濃度（g/m3） |
≤200 |
|
出口濃度（mg/m3） |
≤50 |
|
脈沖閥規格 |
G3″ |
|
濾袋規格 |
Φ160×6020mm |
|
設備阻力 |
1200～1700 |
|
除塵器承受負壓 |
2000～－6000 |
LMC168系列除塵器技術性能表2
|
型 號
技術參數 |
LMC168-2×5 |
LMC168-2×6 |
LMC168-2×7 |
LMC168-2×8 |
LMC168-2×9 |
LMC168-2×10 |
LMC168-2×11 |
LMC168-2×12 |
|
處理風量（m3/h） |
302400 |
362880 |
423360 |
483840 |
544320 |
604800 |
665280 |
725760 |
|
總過濾面積（m2） |
5040 |
6048 |
7056 |
8064 |
9072 |
10080 |
11088 |
12096 |
|
凈過濾面積（m2） |
4536 |
5544 |
6552 |
7560 |
8568 |
9576 |
10584 |
11592 |
|
除塵器室數（個） |
10 |
12 |
14 |
16 |
18 |
20 |
22 |
24 |
|
濾袋總數（個） |
1680 |
2016 |
2352 |
2688 |
3024 |
3360 |
3696 |
4032 |
|
過濾風速（m/min） |
≤1.0 |
|
進口濃度（g/m3） |
≤200 |
|
出口濃度（mg/m3） |
≤50 |
|
脈沖閥規格 |
G3″ |
|
濾袋規格 |
Φ160×6020mm |
|
設備阻力 |
1200～1700 |
|
除塵器承受負壓 |
2000～－6000 | |
